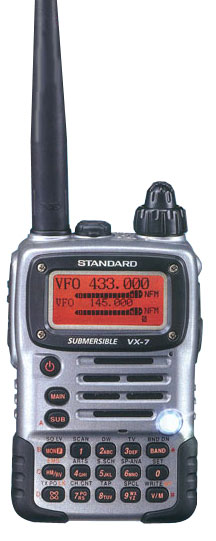

VX-7R Transceptor portátil FM 50/144/430 MHz 5 W.

El primer equipo portátil tribanda sumergible ultra compacto amateur del mundo.

Protegido contra el agua totalmente impermeable cumpliendo la norma (JIS-7).
El VX-7R esta construido para una resistencia fuera de serie, en usos extremos.
Además se puede tener una recepción Dual, operando en 50/ 144/ 430 MHz, recibe en coberturas de banda ancha.
Este equipo incluye dos importantes inovaciones: una, indicador LED con diferentes colores que funciona como estroboscopio, y dos una tecla de acceso rapido a Internet para funcionar en WIRES™.

COMPACTO Y ROBUSTO A PRUEBA DE USO EN TODOS LOS AMBIENTES.

POTENCIA Y AUTONOMIA CON BATERIA LI-ION.

CARACTERISTICAS PRINCIPALES

  • Protección TOTAL contra el agua, norma (JIS-7).
  • 50/ 144 / 430 MHz:5 w de potencia.
  • Recepción DUAL: V-V/ U-U/ V-U/GEN-HAM.
  • Cobertura de frecuencia en banda ancha, ideal para recepción en HF, bandas AM y FM, además de una amplia variedad de bandas marinas y de servicios de seguridad pública.
  • Baterías de larga duración (de 5.5 a 15 horas según la banda en que se trabaje) y múltiples fuentes de alimentación.
  • CTCSS/DCS incluidos.
  • ARTS™.(Auto-Range Transponder System).
  • Acceso rapido al sistema WIRES™ através de tecla Internet.
  • LED indicador de función estroboscopica con 256 colores.
  • Sorprendente Display con multitud de referentes visuales.
  • 900 canales en memorias.
  • Autoencendido y apagado programable.
  • Sistema Click rapido de sujección al cinturón.
  • Estroboscopio programable.
  • Unidad barómetrica de presión opcional SU-1 con caracteristicas de previsión atmosférica.

CLICK AQUI PARA CATALOGO EN PDF



ESPECIFICACIONES
 0
GENERAL 0

RANGO DE FRECUENCIAS:



Rx:

 0.5 - 1.8 MHz (BC Band)

0

 1.8 - 30 MHz (SW Band)

0

 30 - 59 MHz (50 MHz HAM: USA version)

0

 30 - 76 MHz (50 MHz HAM: EXP version)

0

 59 - 108 MHz (FM: USA version)

0

 76 - 108 MHz (FM: EXP version)

0

 108 - 137 MHz (Air Band)

0

 137 - 174 MHz (144 MHz HAM)

0

 174 - 222 MHz (VHF-TV)

0

 222 - 225 MHz (220 MHz HAM: USA version)

0

 225 - 420 MHz (ACT1: Action Band 1: USA version)

0

 222 - 420 MHz (ACT1: Action Band 1: EXP version)

0

 420 - 470 MHz (430 MHz HAM)

0

 470 - 729 MHz (UHF-TV: USA version)

0

 470 - 800 MHz (UHF-TV: EXP version)

0

 800 - 999 MHz (ACT2: Action Band 2, cellular Blocked)

SUB Rx:

 50 - 54 MHz, 137 - 174 MHz, 420 - 470 MHz
50 - 54 MHz (MAIN & SUB)

0

 144 - 146 MHz or 144 - 148 MHz (MAIN & SUB)

0

 222 - 225 MHz (MAIN, USA version)

0

 430 - 440 MHz or 430 - 450 MHz (MAIN & SUB)

SALTO DE CANALES:

 5/9/10/12.5/15/20/25/50/100 kHz

ESTABILIDAD DE FRECUENCIA:

 ±5 ppm(-10° C to +50° C [-14 F to +122 F])

SALTOS EN EL DESPLAZAMIENTO PROGRAMABLE:

 5/10/12.5/15/20/25 & 5 kHz

REPETIDORES:

 ±600 kHz (144 MHz), ±1.6 MHz (222 MHz/USA version), ±1.6/5.0/7.6 MHz (430 MHz)

TIPO DE EMISION:

 A3/F2/F3

IMPEDANCIA DE ANTENA:

 50 Ohms

VOLTAJE DE TRABAJO:

 Nominal: 7.4 V DC, Negative Ground
Operating: 6-16 V DC, Negative Ground (EXT DC jack)

CONSUMOS DE CORRIENTE:

 200 mA (Mono Band Receive)

0

 (Approx.) 240 mA (Dual Band Receive)

0

 67 mA (Mono Band Receive, Standby, Saver Off)

0

 100 mA (Dual Band Receive, Standby, Saver Off)

0

 28 mA (Mono Band Receive, Standby, Saver On ěSave Ratio 1:5")

0

 34 mA (Dual Band Receive, Standby, Saver On ěSave Ratio 1:5")

0

 200 µA (Auto Power Off)

0

 1.6 A (50 MHz, 5 W Tx)

0

 1.7A (144 MHz, 5W Tx)

0

 1.0 A (220 MHz, 0.3 W Tx /USA version)

0

 1.9 A (430 MHz, 5W Tx)

TEMPERATURA DE TRABAJO:

 (-20° C to +60° C)

TAMAŃO(W x H x D):

 (60 x 90 x 28.5 mm) SIN BOTON NI ANTENA

PESO (Approx.):

 (260 g) CON FNB-80LI & antenna
 0
TRANSMISOR 0

RF POTENCIA DE SALIDA:

 5.0 W (@7.4 V & 13.8 V EXT DC IN)
0.3W (@7.4 V & 13.8 V EXT DC IN, 222 MHz/USA version)
1.0W (@7.4 V & 13.8 V EXT DC IN, 50 MHz AM)

TIPOS DE MODULACION:

 F2, F3: Variable Reactance (MAIN & SUB)
A3: Low Level Amplitude Modulation (MAIN, 50 MHz)

DESVIACION:

 ±5 kHz F2/F3

EMISION DE ESPURIAS:

 At least 60 dB down (@ Tx HI/L3)
At least 50 dB down (@ Tx L2/L1)

IMPEDANCIA DE MICROFONO:

 2K 0hms
 0
RECEPTOR 0

MODOS:

 N-FM, AM: Double-Conversion Superheterodyne

W-FM:

 Triple-Conversion Superheterodyne

FRECUENCIAS INTERMEDIAS:



MAIN Rx:

 1st: 47.25 MHz (N-FM, AM), 45.8 MHz (W-FM)
2nd: 450 kHz (N-FM, AM), 10.7 MHz (W-FM)
3rd: 1 MHz (W-FM)

SUB Rx:

 1st : 46.35 MHz
2nd: 450 kHz

SENSIBILIDAD:



PRINCIPAL Rx:

 3.0 µV for 10 dB S/N (0.5-30 MHz, AM)
0.5 µV (TYP) for 12 dB SINAD (30-50, N-FM)
0.16 µV for 12 dB SINAD (50-54, N-FM)
1.0 µV (TYP) for 12 dB SINAD (57-76, N-FM)
1.0 µV (TYP) for 12 dB SINAD (76-108, W-FM)
1.5 µV (TYP) for 10 dB SN (108-137, AM)
0.2 µV for 12 dB SINAD (137-140, N-FM)
0.16 µV for 12 dB SINAD (140-150, N-FM)
0.2 µV for 12 dB SINAD (150-174, N-FM)
0.3 µV for 12 dB SINAD (174-225, N-FM)
0.5 µV for 12 dB SINAD (300-350, N-FM)
0.2 µV for 12 dB SINAD (350-400, N-FM)
0.18 µV for 12 dB SINAD (400-470, N-FM)
0.35 µV for 12 dB SINAD (470-540, W-FM)
3.0 µV (TYP) for 12 dB SINAD (540-800, W-FM)
1.0 µV (TYP) for 12 dB SINAD (800-999, N-FM)
(Cellular Blocked/USA version)

SUB RECEPTOR Rx:

 0.18 µV for 12 dB SINAD (50-54, N-FM)
0.18 µV for 12 dB SINAD (137-174, N-FM)
0.2 µV for 12 dB SINAD (420-470, N-FM)

SELECTIVIDAD:

 12 kHz/25 kHz (-6dB/-60dB: N-FM, AM)
200 kHz/300 kHz (-6dB/-20dB: W-FM)

POTENCIA DE AUDIO:

 200 mW @ 8 Ohms for 10 % THD (@ 7.4 V DC)
400 mW @ 8 Ohms for 10 % THD (@ 13.8 V DC)
